一勝百XW-42模具鋼

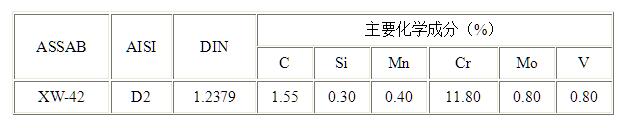

XW-42模具鋼化學成分：
XW-42模具鋼簡介
XW-42是一種含鎢的高碳、高鉻合金鋼,其特性是：
①高耐磨性；②高抗壓強度；③淬硬后具有高的表面硬度；④優(yōu)良的整體淬透性；⑤淬硬時，具有優(yōu)良的穩(wěn)定性；⑥優(yōu)良的抗回火軟化性。
XW-42模具鋼用途

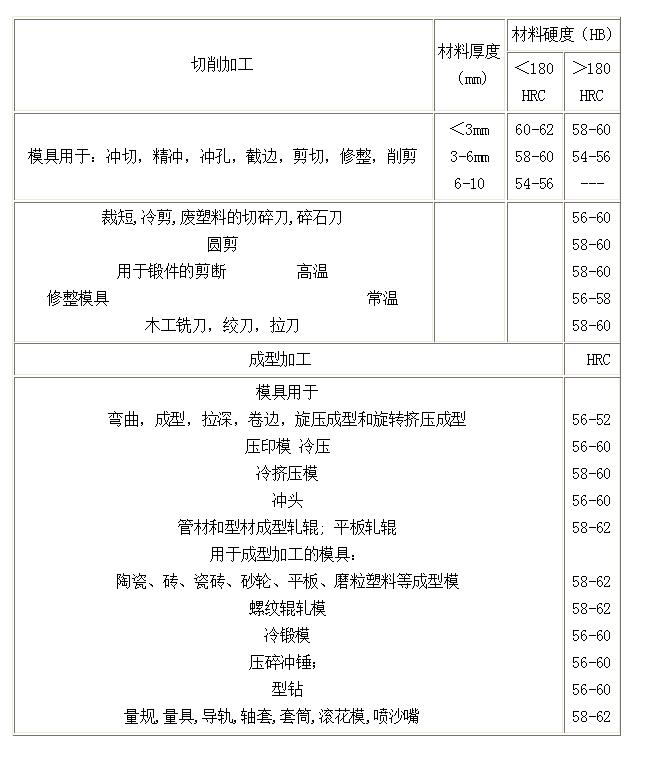

XW-42常被推薦用作需要很好耐磨性和適當韌性（抗沖擊）的模具；XW-42很適合用作大型模具中的鑲嵌件。其除了適用于XW-5應用范圍外，通常還可以使用在切削厚且載荷的成型加工模具上。
XW-42模具鋼出廠狀態(tài)：
XW-42可提供多種供貨，包括：熱軋態(tài)，預加工態(tài)和精加工態(tài)。另外還能以空心棒形式供貨。
XW-42模具鋼物理性能

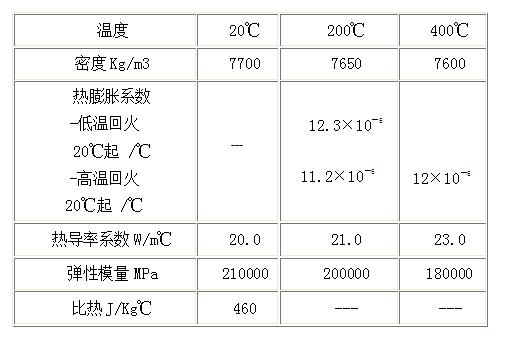

淬硬、回火至62HRC，其在室溫和高溫時的物理性能。
XW-42的抗壓強度（近似值）：
XW-42模具鋼的焊接加工

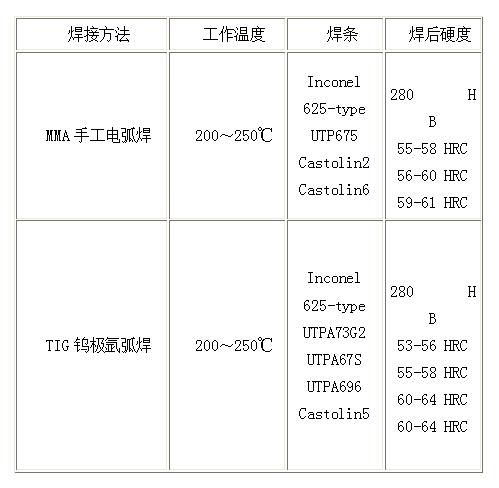

在模具鋼的焊接過程中采取適當保護措施可以獲得好的焊接效果(比如提高焊接作業(yè)溫度,焊縫預加工，合適的焊條和焊接程序等)。如模具補焊后須拋光或光蝕刻花,則必須選用與模具鋼材化學成分相同的焊條。
XW-42模具鋼熱處理
①軟性退火：在保護氣氛下，加熱至850℃，均熱后，以每小時10℃爐冷至650℃，然后空冷。
②消除應力：模具經(jīng)粗加工后，應加熱至650℃，均熱保溫兩小時，緩慢冷卻至500℃，然后空冷。
③硬化（淬硬）處理：預熱溫度：650-750℃；奧氏體化溫度：990-1050℃，通常選擇1000-1040℃。
保溫時間=模具整體加熱到奧氏體化溫度后的持續(xù)時間。模具在硬化過程中，必須加以保護以防止脫碳和氧化。
④淬冷介質(zhì)：油冷(僅適用于很簡單的模具)；在真空爐中,高速氣體冷卻流動的空氣/氣體；在鹽爐或流態(tài)爐中,180-500℃，分級淬火后空冷。
注意:模具冷卻至50-70℃，后立即回火(XW-42所有標準規(guī)格尺寸的模具都可淬透)
⑤回火：回火兩次且每次回火后都冷卻到室溫，最低回火溫度是180℃，每次回火至少保溫兩小時。

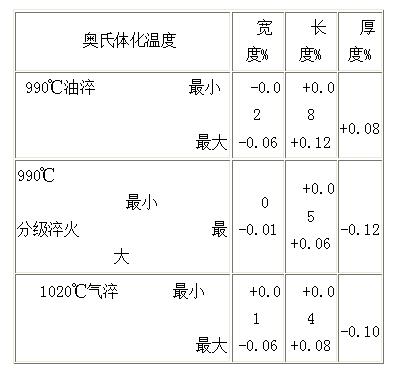

⑥淬火中的尺寸變化(樣品尺寸：100×100×25毫米)
⑦深冷處理：尺寸穩(wěn)定性要求高的工件應當采用深冷處理，這類處理主要應用于量規(guī)量具和某些結(jié)構(gòu)零件上。淬火后立即將工件冷卻到-70℃至-80℃之間，保持3-4小時，然后在回火，深冷處理可使工件硬度提高1-3HRC，避免形狀復雜模具以免增加破裂風險。時效溫度是110-140℃、保溫時間25-100小時。

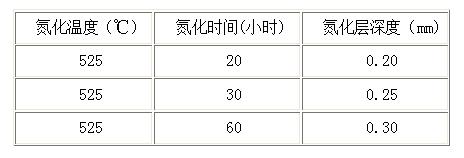

⑧氮化處理：工件經(jīng)氮化處理后表面形成硬化層，其具有很高的耐磨性和抗侵蝕性，同時耐腐蝕性能也得到提高。在525℃氮氣中氮化處理后，工件表層硬度約為1150HV1。570℃軟氮化處理兩小時后,工件表層硬度約為800 HV1具有此硬度的硬化層為10-20微米。
XW-42模具鋼電火花加工
如果模具經(jīng)淬火、回火后進行電火花加工，則應增加一次回火，回火溫度較以前回火溫度低25 ℃。
更多信息：
與一勝百東莞ASSAB*公司聯(lián)絡，以獲得更多有關鋼材選擇、應用、熱處理及庫存等相關資料。
