ASP-23模具鋼

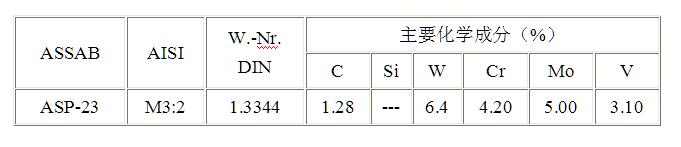

一勝百ASP-23的化學成分：
一勝百ASP-23簡介
⑴工具鋼最重要的特性
①模具的壽命
?在不同的用途上使用正確的硬度?高耐磨性?高韌性，以避免因崩角或破裂，造成模具早期失效。
具有高耐磨性的材料，往往帶有韌性低的問題，因此很多例子顯示，同時具備高耐磨性及韌性，對模具壽命是很重要的。
一勝百ASP-23是使用粉末冶金制造的工具鋼，結(jié)合最優(yōu)秀的耐磨損性和韌性。
②模具制造
?機械加工性?熱處理?研磨?熱處理尺寸穩(wěn)定性?表面處理
高合金工具鋼的加工和熱處理，通常都比低合金工具鋼更困難，因此模具的制造費用也較高。而粉末冶金制造的ASP-23，其機械加工性，比一般傳統(tǒng)方法制造的高合金工具鋼還好，熱處理的尺寸穩(wěn)定性也比較好，而且容易預測。更由于其高硬度，高韌性及高溫回火的特性，特別適合表面處理，如PVD鍍鈦。
⑵一勝百ASP-23的特性
?高耐性（抗磨粒磨損）?高抗壓強度?非常好的淬透性?韌性好?熱處理的尺寸穩(wěn)定性好?抗回火軟化性好
一勝百ASP-23的用途
一勝百ASP-23特別適合于薄的被加工材的下料及成形，或模具失效是因為混合磨粒磨損及粘著磨損，或只是磨粒磨損，而且表面產(chǎn)生塑性變形的危險性也高，例如：
?中碳鋼或高碳鋼的下料?沖切已硬化鋼板或冷軋鋼帶?含有玻璃纖維的塑料模?塑料成形機的零件如：螺桿，料筒，噴嘴，注射頭，粉碎刀等等。
ASP-23的物理性能(硬化及回火狀態(tài)下)
一勝百ASP-23在不同溫度范圍的膨脹系數(shù)
一勝百ASP-23的抗壓強度
ASP-23的抗壓屈服強度為：
HRC63時約為3.1KN/mm2 ；HRC67時約為3.6KN/mm2
一勝百ASP-23的熱處理
軟性退火
在保護氣氛下，加熱至850 C然后在放空冷。C爐冷至700C，均溫后，再以每小時10C-900
消除應力
C，再放空冷。C，均溫后，保溫兩個小時，緩慢冷卻到500C-700模具經(jīng)過粗加工后，應加熱至600
淬火處理
CC-900C及850C-500預熱溫度：450
CC-1180奧氏體化溫度：根據(jù)下圖所需硬度選擇1050
模具在淬火過程中，必須保護，以避免氧化及脫碳
C經(jīng)三次回火，每次保溫一小時后的硬度。*在560
下圖為在真空爐，保護性氣體爐，流動粒子爐中，均溫后所建議的保溫時間。
注意：保溫時間=模具在加熱到奧氏體化溫度熱透后所再需要的保溫時間
C兩階段預熱后，再淬火槽內(nèi)，所需要的總保溫時間。C及850下圖為在鹽浴爐中，經(jīng)450
淬火介質(zhì)
C等溫（分級）淬火?高速惰性氣體?在真空爐中，以高速及足夠正壓（2-5bar）的氣體冷卻?在鹽浴爐或流動粒子爐中，550
C，然后立即回火注意1：模具淬火，必須連續(xù)冷卻至大約50
注意2：當模具需要最佳韌性時，請使用分級淬火或高壓氣體冷卻
回火
C回火，且回火三次，每次回火保溫至少一小時，每次回火后必須冷卻到室溫，三次回火后的殘余奧氏體量低于1%用于冷作工模具用途，不論使用何種奧氏體化溫度，均需以560尺寸改變
淬火后和回火后的尺寸改變
C回火三次，每次保溫一小時。C之間，然后在560C-1130熱處理：奧氏體化溫度在1050
試片大?。?0x80x80毫米和100x100x25毫米
尺寸改變：長度，寬度及厚度增大+0.03%-0.13%
深冷處理
模具如需保持最穩(wěn)定的尺寸，可依以下方法做深冷處理
淬火后必須立即冷至-70~80之間，保持1-3小時，然后在回火，深冷處理后，硬度將增加約1HRC。避免形狀復雜模具采用，以免增加破裂危險。
抗高溫回火軟化性
硬度隨在不同工作溫度下的保持時間而改變
CC-1130奧氏體化溫度：1050
C回火三次，每次保溫一小時回火溫度：560
紅硬性
C奧氏體化溫度：1180
C回火三次，每次保溫小時回火溫度：560
一勝百ASP-23的表面處理
許多冷作模具用途，必須使用表面處理，降低表面摩擦，增加模具耐磨性，最長使用的表面處理為氮化，炭化鈦，氮化鈦表層鍍膜（PVD，CVD）
一勝百ASP-23特別適合炭化鈦，氮化鈦表層鍍膜。因為ASP-23的炭化物分布非常均勻，使鍍膜的結(jié)合更好，并減少模具硬化過程的尺寸改變。由于結(jié)合高強度及韌性，使ASP-23成為最理想的鍍膜基材。
氮化處理
建議在特殊的鹽浴爐中，做短時間的處理，以產(chǎn)生2-20微米的擴散層，可以降低工具表面的摩擦。
PVD
物理蒸餾（Physical Vapour C高溫回火，因此在鍍膜時沒有尺寸改變的危險C工作溫度下，被覆高耐磨鍍膜，ASP-23在560C-500Deposition）在200
CVD
化學蒸餾（Chemical Vapour C左右的高溫下，被覆高耐磨鍍膜，鍍膜完成后，模具必須在真空爐內(nèi)做淬火及回火處理。Deposition）在1000
一勝百ASP-23的電火花（放電）加工
C再回火一次。如果模具是在硬化狀態(tài)下，做電火花（放電）加工，則必須在最后階段以低電流高頻率的細放電來完成。為了得到最佳壽命，建議電火花（放電）加工后，表面磨光，然后以535°C再回火一次。
更多信息：
與一勝百東莞ASSAB*公司聯(lián)絡，以獲得更多有關(guān)鋼材選擇、應用、熱處理及庫存等相關(guān)資料。
