718HH模具鋼?

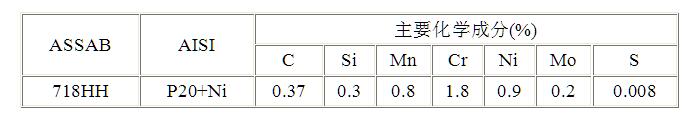

一勝百718HH的化學(xué)成分:
一勝百718HH的出廠硬度:硬化及回火至約330~370HB.
一勝百718HH的特長:
一勝百718HH為真空熔煉之鉻－鎳－鉬合金鋼,出廠前已經(jīng)過淬硬及回火處理,具有下列特長：
①無淬裂和熱處理變形風(fēng)險
②無需熱處理費用
③縮短模具制作周期
④降低模具制作所需成本（例，無需矯正變形）
⑤模具易于修改
⑥可施以氮化及火焰硬化處理,以增進模具的表面硬度及耐磨性.
一勝百718HH自生產(chǎn)以來均保持高品質(zhì)，低硫量的水平，其出廠時已熱處理預(yù)硬至36－40HRC,因此718HH具有以下特性：
①優(yōu)良的拋光性及光蝕刻花性能
②加工性能良好
③高純凈度及優(yōu)良的均一性
④耐磨性更好，模具壽命更長
備注：一勝百718HH已100％經(jīng)超聲波探傷檢驗。
大型尺寸如厚度超過100mm已預(yù)加工,鋼材表面經(jīng)粗銑,為用戶提供以下的便利：
⑴節(jié)省重量
⑵已去除鋼材表面的脫炭層（黑皮）
⑶標(biāo)準(zhǔn)尺寸（正公差）
⑷減少機械加工量
⑸無氧化層,降低機加工量及刀具磨損
一勝百718HH的用途：
①大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具
②高表面光潔度之塑膠制品模具
③吹塑模
④由于硬度高，可用于塑膠模具中之滑塊
⑤成形工具，壓縮－制動模（彎板機模），（視生產(chǎn)需要可施加火焰硬化或氮化處理）
⑥構(gòu)造零件及軸
一勝百718HH的物理性質(zhì):

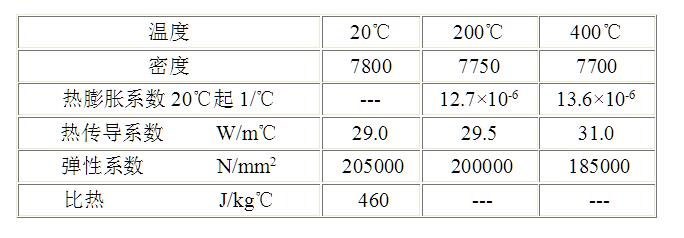

一勝百718HH淬硬及回火至340HB硬度時,在室溫及高溫的物理性質(zhì):

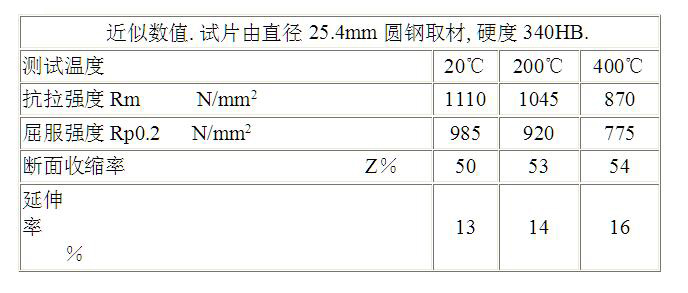

一勝百718HH的抗拉強度:
一勝百718HH的電火花加工（放電加工）
最后階段的精放電加工，應(yīng)以小電流高頻率進行。放電后模具表面應(yīng)研磨去處“電火花白層”，模具在500℃再回火一次以去除應(yīng)力。
一勝百718HH的焊接
應(yīng)盡量避免模具的焊接，因焊接會增加模具破裂的危險性。若模具必須補焊，焊接前模具須預(yù)熱，預(yù)熱溫度為：200℃－250℃。
**注：大的焊補，焊補后需進行去應(yīng)力處理。
一勝百718HH的研磨
正確的研磨技巧能避免研磨裂紋更能增進模具的壽命。低溫回火的模具對研磨特別敏感；研磨砂輪必須適當(dāng)?shù)男拚麂J，并盡可能選擇較軟，粘結(jié)度低，開放式晶粒的砂輪。限制最高圓周速度，并使用大量的冷卻液。
一勝百718HH的拋光
一勝百718HH預(yù)硬鋼材具有優(yōu)良的拋光性能。通常采用氧化鋁或鉆石膏拋光，常用的步驟：
1.研磨后預(yù)留0.05mm
2.45號鉆石膏拋光，達(dá)均勻的表面
3.15號鉆石膏再拋光
4.3號鉆石膏拋光，或表面光潔度要求膏的模具須采用1號鉆石膏。
**注：每種鋼材皆有最適當(dāng)?shù)膾伖鈺r間；拋光時間的控制視鋼材的硬度及拋光技巧。過長的拋光會影響模具表面的光潔度（例，橙皮紋（桔皮）的產(chǎn)生）。
一勝百718HH的光蝕刻花
一勝百718HH由于硫含量低而特別適合光蝕刻花，模具表面可確保均勻及精確的花紋。
更多信息：
與一勝百東莞ASSAB*公司聯(lián)絡(luò)，以獲得更多有關(guān)鋼材選擇、應(yīng)用、熱處理及庫存等相關(guān)資料。
