S-336模具鋼
S-336模具鋼是時效硬化不銹鋼，具有優(yōu)秀的抗腐蝕性能。CORRAX經(jīng)時效硬化處理后，仍有非常好的尺寸穩(wěn)定性；硬度范圍廣，可在425-600 °C之間經(jīng)由時效硬化處理達到34-50 HRC；材料本身無論尺寸大小或是各方向的特性都一致；非常好的焊接性，無須預熱；線切割之后，不會有硬化的白層；抗腐蝕性比AISI 420和W.-Nr.1.2083、W.-Nr.1.2316還要好。
S-336模具鋼特性
與其它傳統(tǒng)的不銹工具鋼比較，S-336具有以下優(yōu)點:
硬度范圍廣，可在425-600 °C 之間經(jīng)由時效硬化處理達到32-50 HRC；在時效硬化處理后，仍有非常好的尺寸穩(wěn)定性；大尺寸也能保證均勻的性能；非常好的焊接性能，無需預熱；電火花加工后無硬化"白層"；抗腐蝕性優(yōu)于AISI 420 和WNr. 1.2083。

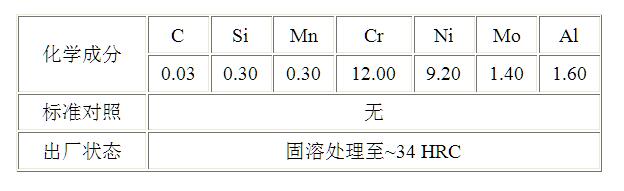

S-336的化學成分(%)
S-336模具鋼應用
注塑模：腐蝕性塑膠原料；橡膠；醫(yī)療器械。
擠塑模：S-336用于制作PVC管。生產(chǎn)PVC管和接頭需要擠塑模具有高耐腐蝕性。
塑料成形：螺桿等
食品及包裝工業(yè)用零件
工程部件
S-336模具鋼性能

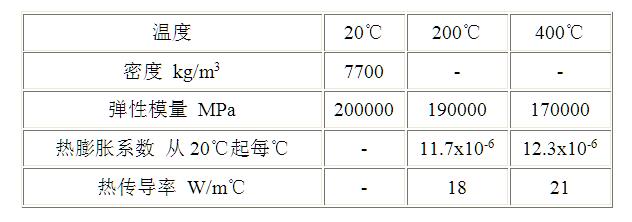

物理性能：時效至 ~46 HRC。
機械性能
抗拉和抗壓強度

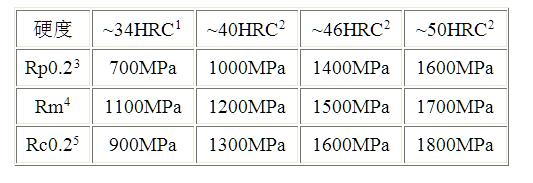

室溫下的大致強度
注：1 固溶處理狀態(tài)；2 時效狀態(tài)；3 0.2% 彈限強度；4 抗拉強度；5 抗壓屈服強度。
抗腐蝕性
S-336較之一般用在于塑料模具上的標準耐蝕鋼種，擁有更佳的抗腐蝕性。其在任何熱處理狀態(tài)下的抗腐蝕性都是一樣的（除了氮化）。

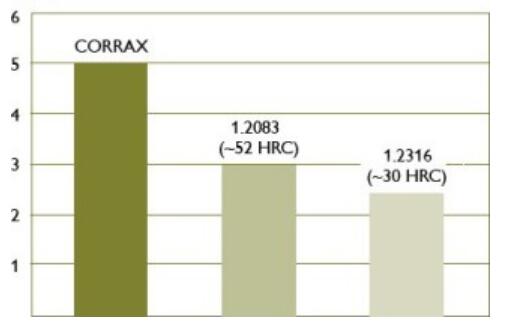

耐蝕性
S-336模具鋼可以承受大部分腐蝕性塑料原料和稀酸的侵蝕。用該鋼種制作的模具也可以抵抗潮濕的服役和貯藏環(huán)境，并且比其他標準的整體硬化鋼種顯示出更好的抗應力腐蝕開裂性能。
S-336模具鋼熱處理
S-336模具鋼以固溶處理狀態(tài)供貨，可直接使用。但若需熱處理到更高的硬度則可參照以下的推薦。
應力消除
S-336模具鋼無法進行常規(guī)的應力消除。由于當加熱至常規(guī)的應力消除處理溫度，CORRAX將發(fā)生時效。對于大多數(shù)工具鋼，應力消除是為了避免淬火過程中的尺寸變形。但對于CORRAX,無需進行淬火處理，因此也無需進行應力消除。
時效硬化
S-336可直接使用供貨態(tài)。更高的使用硬度可通過時效硬化來達成。下圖所示為獲得所需硬度，時效硬化溫度及時間的推薦。時效硬化時間就是當模具完全熱透后在時效硬化溫度所持續(xù)的時間。
當時效硬化時間結(jié)束時，可將模具置放在空氣中冷卻至室溫。同樣的硬度要求采用高溫時效會比低溫有更好的韌性。

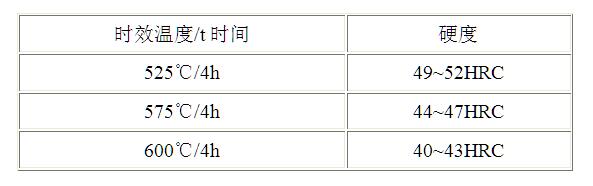

時效處理推薦
* 時效至49-52HRC僅推薦于韌性要求不高的場合。
如果使用S-336模具鋼的工作溫度超過200°C, 則不建議采用固溶處理狀態(tài)（即供貨態(tài)），以避免使用時產(chǎn)生時效硬化。
固溶處理
如果S-336已進行了時效處理但需回到供貨態(tài)，可以進行固溶處理。固溶處理工藝為加熱至850°C，保溫30分鐘，空冷。
尺寸改變
時效硬化會造成體積少量但均勻的變小。下圖顯示時效硬化時可預見的收縮。
放電加工(EDM)
S-336與其它普通的模具鋼一樣可以進行電火花加工，同樣也有"白層"，但不會太硬所以很容易去除。
S-336模具鋼焊接
無需進行焊前預熱。當焊接供貨態(tài)材料時，建議用間歇角焊。
(圖) S-336的間歇角焊圖
當采用間歇角焊時，控制最大焊點長度為 20-25 mm。

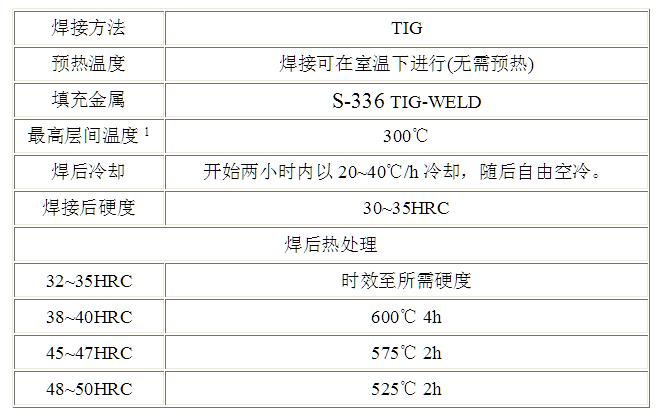

為獲得均勻的硬度分布，焊后熱處理是必須的，溫度和時間是取決于所需的硬度及填充金屬。推薦使用S-336-TIG焊絲。
注：1 對模具進行多層多道焊時,當焊接后道焊縫時,前道焊縫的最低溫度,稱為層間溫度。若超該溫度，模具就會出現(xiàn)變形或在焊接區(qū)域出現(xiàn)軟區(qū)的風險。
S-336模具鋼光蝕刻花
S-336X有非常好的抗腐蝕性，因此需要采用特殊的化學光蝕工藝，可以很容易達到深度<0.04mm 精細花紋。
