QRO90模具鋼

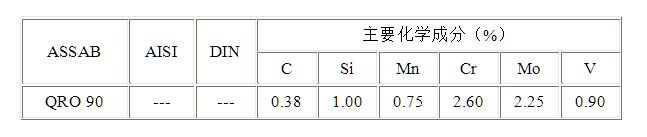

QRO90模具鋼化學(xué)成分
QRO90模具鋼簡(jiǎn)介
QRO 90是高壽命的鉻-鉬-釩熱作模具鋼，其特點(diǎn)如下：
?極佳的高溫強(qiáng)度和高溫硬度?抗回火軟化能力非常好?獨(dú)特的抗熱疲勞性能?極佳的熱傳導(dǎo)性?縱向及橫向的韌性及延展性很好?均一的機(jī)械加工性?良好的熱處理特性.
模具壽命的延長(zhǎng)
QRO 90是ASSAB TOOLING特別開(kāi)發(fā)，用來(lái)增進(jìn)高溫模具壽命的高級(jí)熱作模具鋼。所謂"高級(jí)"是因?yàn)槭褂昧颂貏e的煉鋼技術(shù)如電渣重熔，以獲得高純度及機(jī)械性質(zhì)良好的鋼材，同時(shí)配合最適當(dāng)調(diào)配的成分，使得QRO 90的特性在熱作工具鋼中，非常獨(dú)特，同時(shí)具備優(yōu)良的高溫強(qiáng)度、抗回火軟化性和熱傳導(dǎo)性。 因此QRO 90 能延長(zhǎng)有色金屬的壓鑄、擠壓、鍛造模具壽命，和鐵材的鍛造、擠壓模具壽命。
QRO90模具鋼用途
壓鑄模具和相關(guān)零件
QRO 90 在鋁合金、黃銅和純銅的壓鑄模具壽命上，通常都比一般熱作模具鋼壽命長(zhǎng)，其卓越的高溫強(qiáng)度抑制熱疲勞龜裂，延長(zhǎng)模具壽命。它的高熱傳導(dǎo)性也可縮短成形時(shí)間，提高生產(chǎn)率。
QRO 90 能用在需要抵抗熱疲勞龜裂，侵蝕及彎曲的零芯、心梢、嵌塊、中小型模具、送料管、移動(dòng)件等鋁合金、黃銅、純銅的壓鑄模具上。
擠型模具和零件
QRO 90 建議使用在需求生產(chǎn)的數(shù)量可能大于一般模具鋼材壽命的鋁擠型模具上，如： ·需要不止一副模具的高壽命簡(jiǎn)單形狀的擠型模 ·形狀復(fù)雜、肉薄的模具 ·空心模 ·困難擠壓的合金 鋁、鐵擠型擠壓機(jī)的零件如料簡(jiǎn)襯套、壓頭、心拉桿、襯桿等QRO 90 地壽命比一般 H13 鋼材還長(zhǎng)。 QRO 90 用在黃銅和純銅擠型的壓頭及模套，壽命比一般 H13 鋼材還長(zhǎng)。 銅擠型的襯套，QRO 90 壽命也相同地延長(zhǎng)很多。
鍛造模具
QRO 90 在連續(xù)鍛造鐵材、黃銅，特別是中小型模具壽命上，壽命表現(xiàn)特別好。QRO 90 也特別適合在連續(xù)鍛造、頂鍛、擠壓鍛造、粉末鍛造和需要大量水冷卻的其它鍛造技術(shù)。
QRO90模具鋼物理性能
所有試樣取自356x127 mm 的棒料。除指明外，所有試樣1030 x 2℃小時(shí)回火，硬度值在45±1HRC.
QRO90模具鋼熱處理
軟性退火
在保護(hù)氣氛下加熱至820℃，然后以每小時(shí)10 ℃爐冷到650 ℃，再空冷。
應(yīng)力消除
模具經(jīng)過(guò)粗加工后，應(yīng)加熱至650℃保溫兩小時(shí)后，緩慢冷卻至500℃，再空冷。
硬 化
預(yù)熱溫度：650℃-850℃，通常分兩段預(yù)熱。奧氏體化溫度：1020℃-1050℃。
*保溫時(shí)間＝模具在淬火溫度完全熱透后的再保溫時(shí)間。 在硬化過(guò)程中，必須保護(hù)以避免氧化及脫碳。
淬火介質(zhì)
?高速氣體或循環(huán)氣氛?真空（高速和足夠的正壓氣體）?鹽浴爐或流動(dòng)粒子爐中，5500c分級(jí)淬火?溫油
注意1：當(dāng)模具溫度冷至50-700c后，盡快回火;
注意2：為了獲得最佳特性，淬冷速度應(yīng)快，但不能因此而造成過(guò)度變變形或破裂。
回 火
依所需硬度，參照回火曲線圖選擇回火溫度，回火至少兩次，每次回火之間，必須冷至室溫，最低回火溫度6000c?；鼗鹬辽俦貎尚r(shí)。為避免回火脆性，請(qǐng)勿在500-6000c之間回火。
淬火回火時(shí)的尺寸改變
淬火和回火時(shí)模具受到熱應(yīng)力及組織轉(zhuǎn)變應(yīng)力的影響，它不可避免地造成尺寸改變或者變形，因此通常皆建議熱處理前預(yù)留足夠再加工量，模具受到模具設(shè)計(jì)及淬火冷卻速度的影響，而有不同改變，通常最大尺寸的方向會(huì)縮小，最小尺寸方向會(huì)增大。QRO90 在長(zhǎng)度、寬度和厚度方面，均建議預(yù)留0.3％的加工預(yù)留量。
QRO90模具鋼氮化處理
氮化會(huì)產(chǎn)生非常耐磨，耐侵蝕的高硬度表層，但氮化表層較脆弱，容易因機(jī)械應(yīng)力或熱應(yīng)力沖擊而裂開(kāi)或剝離，氮化層越深，危險(xiǎn)越大。氮化前模具必須硬化處理，且回火溫度必須高于氮化溫度500c。在5100c的氨氣中氮化，或在75％氫氣加25％氮?dú)?，?800c下做離子氮化，表層硬度都可達(dá)到1000HV0.2 ，通常離子氮化較容易控制氮?jiǎng)轁舛?，避免產(chǎn)生熱作模具所不建議的氮化白層，因此被優(yōu)先推薦使用，但小心的氣體氮化，同樣可獲得理想的結(jié)果。
QRO90模具鋼軟氮化
QRO90的軟淡化可在鹽浴或氣體中進(jìn)行，其表層硬度達(dá)800-900HV0.2
熱作模具氮化深度建議不超過(guò)0.3毫米，而且QRO90 SUPERME的氮化特性比AISI H13好。因此處理時(shí)間比H13短，否則表層將有太厚的危險(xiǎn)。 QRO90 SUPERME 也可以在退火狀態(tài)下氮化但硬度和深度將較低。
QRO 90的焊補(bǔ)
如果能選擇正確焊接溫度、接頭準(zhǔn)備、焊條選擇和焊接工藝，則結(jié)果將令人滿(mǎn)意
QRO90模具鋼電火花加工
已熱處理的模具，經(jīng)過(guò)電火花加工，表面再熔化鑄造層，必須研磨或以磨石去除，同時(shí)再以低于原回火溫度250c的溫度，回火一次。
QRO90模具鋼硬鉻鍍覆
鍍鉻后必須在1800c回火四小時(shí)，以避免氫脆的危險(xiǎn)。
更多信息：
與一勝百東莞ASSAB*公司聯(lián)絡(luò)，以獲得更多有關(guān)鋼材選擇、應(yīng)用、熱處理及庫(kù)存等相關(guān)資料。
